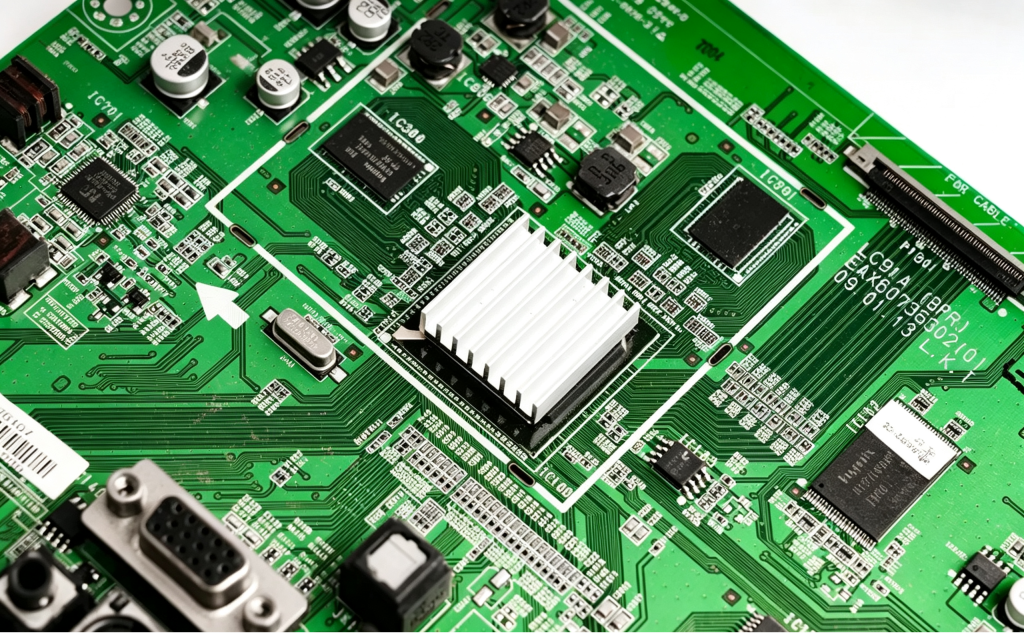

在电子产业精密化、微型化、高品质量产的当下，传统空气喷涂、浸涂、静电喷涂工艺，早已无法满足高端PCB的防护喷涂需求：高压气流吹偏微型元器件、涂料浪费严重、涂层厚薄不均、细密引脚易搭桥、缝隙漏涂、良品率偏低等问题，持续制约企业生产效率与产品品质。

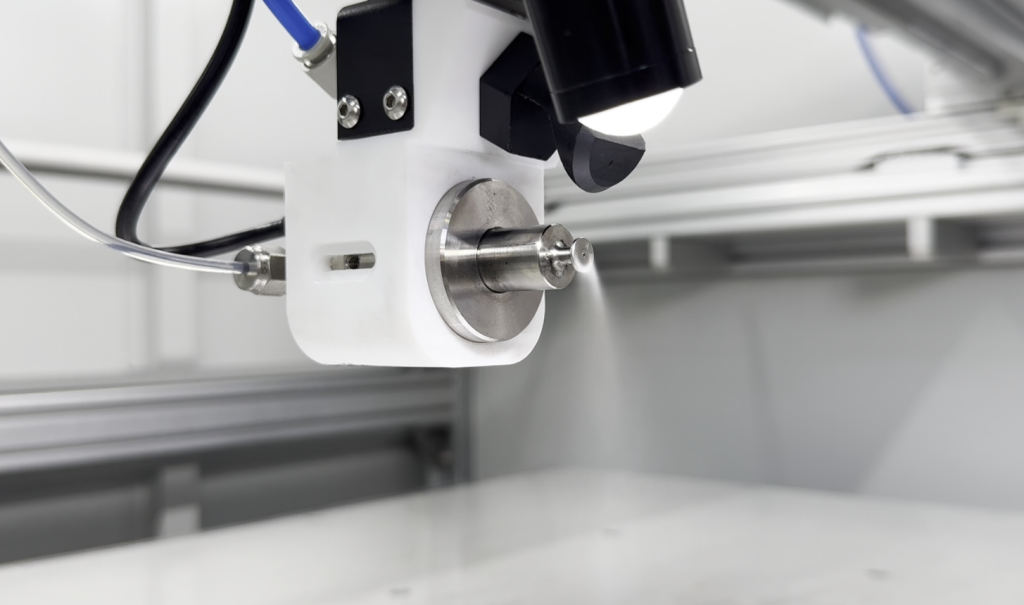

超声波PCB精密喷涂工艺，专为高端电子PCB防护量产升级而来，以高频超声波振动雾化核心技术，替代传统高压雾化方式，从根源解决行业喷涂痛点，成为工控、汽车电子、医疗电子、新能源、精密数码领域的主流喷涂方案。
一、全涂层兼容，一条产线搞定多种工艺
适配粘度≤30cps全体系液态材料，无需更换核心喷头：
✅ 三防漆：丙烯酸 / 聚氨酯 / 有机硅 / UV 双固化，超薄均匀保护膜，耐盐雾冷热冲击
✅ 助焊剂：免清洗、水溶性、松香型，微量可控涂覆，焊点润色一致无溢料
✅ 绝缘涂层：环氧、PI 聚酰亚胺，超薄绝缘层无针孔，提升 PCB 耐压可靠性
✅ 导电涂层：银浆、碳浆、铜导电浆料，金属颗粒不团聚，电阻均匀稳定无断路。
二、五大核心优势，直击工厂降本提质刚需
1. 涂层极致均匀，杜绝批量不良
超声振动将液体解离为微米级雾滴，无大小颗粒分化，板面厚度误差≤±5%，元器件引脚、BGA 缝隙完整包裹；彻底解决橘皮、针孔、流挂、漏涂，PCB 防护与导电性能一致性大幅提升，高端产品一次性通过率提升 30% 以上。
2. 涂料利用率飙升，大幅削减耗材成本
区别传统高压气流冲击式喷涂，仅低压氮气定向导雾，无反弹飞溅，材料利用率可达 90% 以上，是普通二流体喷枪的 4 倍。尤其银浆、UV 三防漆等高成本涂料，单月耗材节省可观。
3. 微米级选择性喷涂，减少遮蔽工序
XYZ 伺服平台 ±5μm 重复定位，自定义喷涂路径；定点靶向涂覆，精准避开金手指、排针、传感器触点，大幅简化遮蔽工装，缩短换线调试时间，适配微型元器件、柔性 FPC 高密度线路板。
4. 喷头不易堵塞，降低停机损耗
无细小高压喷孔设计，依靠超声振动雾化，浆料杂质、不易堵塞；钛合金耐腐蚀喷头，单台设备全年维护工时减少 70%，可工业化24 小时连续量产。导电浆料长期喷涂无颗粒沉降结块风险。
5. 低温温和雾化，无损精密元器件
全程无高压强气流冲击，且配置吸附功能，微型贴片不变形；雾化过程不产生高温，导电浆料金属颗粒不氧化，UV 漆提前避光防护，完美适配医疗、车载、半导体等高精密 PCB 生产标准。
三、标准化全流程工艺落地

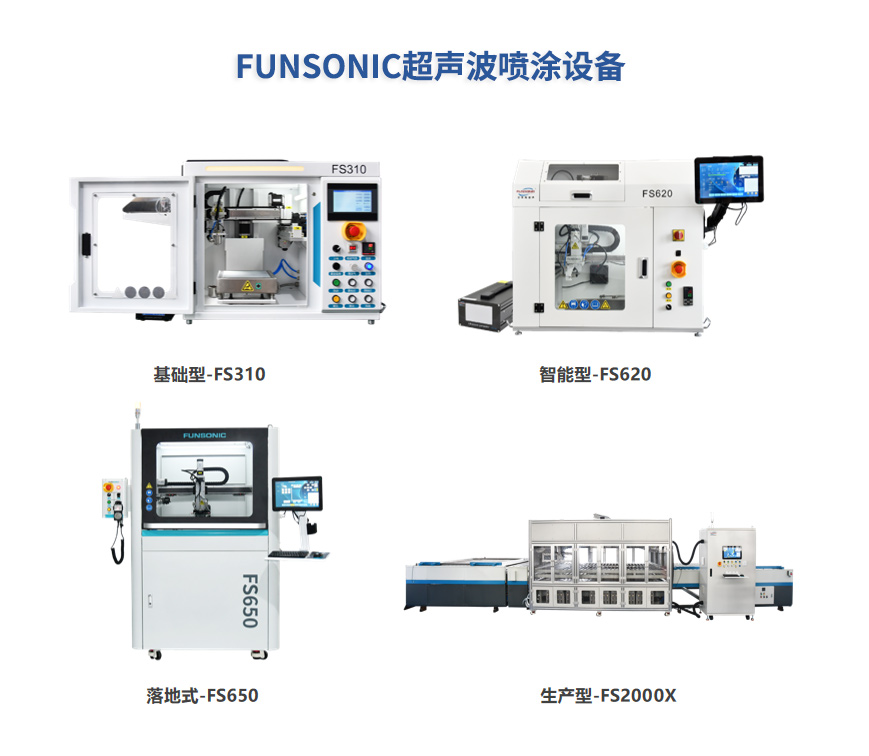

配套完整喷涂工艺体系，支持桌面小批量打样、在线全自动流水线多种机型，兼容研发实验室、中小批量车间、大型智能工厂。
四、适配行业
车载电控 PCB、储能 BMS 主板、医疗精密线路板、工业控制板、通讯基站板、消费电子 FPC 柔性板、传感器模组、功率器件基板。
不用多台设备、不用多套工艺、不用反复调试换型，一台超声波喷涂机覆盖 PCB 全部功能性涂层需求，以精密工艺赋能高端电子智造，降本、提质、增效一步到位！一站式 PCB 超声喷涂解决方案，免费试样打样，三防 / 助焊 / 绝缘 / 导电涂层均可上机实测。
