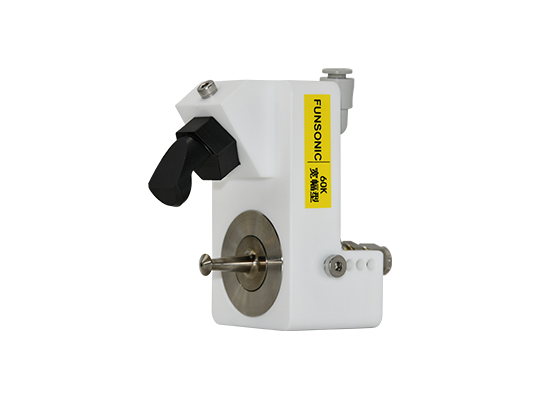

60KHz宽幅型 超声波喷头
FUNSONIC 推出的一款工作频率 60 KHz 的宽幅型超声波雾化喷头，可形成 30–60mm 宽的扇形喷雾，单头最大可达 60mm，主要面向燃料电池、玻璃镀膜、AR 减反射膜等大面积均匀涂覆场景。
技术参数
| 项目名称 | 参数 |
|---|---|
| 产品型号 | FSW‑6001‑L |
| 工作频率 | 60 KHz |
| 雾化颗粒 | 26-65 μm（均值 44 μm） |
| 单喷头喷涂宽幅 | 30‑60 mm |
| 液体流量范围 | 0.5‑20 ml/min |
| 喷涂高度（喷头到基材） | 50‑150 mm |
| 适用液体粘度 | ≤ 30 cps |
| 悬浮固体颗粒上限 | ＜10 μm |
| 料液最大固含量 | ≤ 15% |
| 导流气压 | ≤ 0.05 Mpa |
| 涂层厚度均匀度 | > 95% |
| 原料利用率 | ＞85%，是传统二流体喷涂的 4 倍 |
概述
宽幅型的超声波雾化喷头与来自平面射流导流板的受控射流结合在一起。雾化的喷雾立即在喷头雾化表面的气流中被夹带，形成扇形喷雾样式。气流的速度是可控制的，从而允许雾化喷雾对产品或基材的低或高冲击。这种多功能的空气成型系统能够喷涂多达12厘米的图案，具体取决于与基材的距离，在串联使用多个喷头的广域应用中，宽度不受限制。
宽幅型超声波喷头喷射的幅宽较大，其主要适合于各种中等和较大面积的喷涂应用。可用于浮法玻璃喷涂、纺织品喷涂、燃料电池喷涂、质子交换膜喷涂、膜电极喷涂、金属塑料板材、AR增透减反射膜喷涂、隔热薄膜喷涂、超疏水涂层喷涂、助焊剂喷涂等多种应用
优势
- 大幅面喷涂，喷涂宽幅：30-60mm
- 涂层厚度均匀度：均匀度>95%
- 节省原料：原料利用率85%以上，是传统二流体喷涂的4倍
- 镀层厚度控制精度高：可制备20nm到几十微米的镀层，精确控制镀层厚度
- 雾化颗粒均匀，喷雾流量超低
- 可以间歇或连续喷洒
- 不会堵塞喷头
- 防腐喷头
- 高精度可控喷涂
客户案例
常见问题
问：宽幅型超声波喷头的核心功能是什么？
答：实现中大平面基材的超薄、均匀精密涂层喷涂，可制备 20nm 至数十微米薄膜。
问：宽幅型超声波喷头雾化颗粒、流量、喷涂高度与宽幅参数是多少？
答：雾化颗粒 26-65μm；喷雾流量 0.5‑20ml/min；喷头到基材喷涂高度 50‑150mm；单喷头喷涂宽度 30‑60mm，多喷头串联可实现更大喷涂幅宽。
问：适合多大粘度 / 固含量的液体？
答：粘度 < 30cps、悬浮颗粒 < 10μm、固含量≤15%。
问：超声波喷头会堵塞吗？
答：超声波喷头无小孔不易堵；维护用匹配溶剂冲洗雾化面，避免硬物刮擦。
问：宽幅型超声波喷头50KHz\60KHz\100KHz\120KHz频率怎么选？
答：涂层要求越薄越均匀，选高频（100KHz、120KHz）；产量优先、颗粒细度要求一般，选低频（50KHz、60KHz）。
问：超声波喷头和传统二流体喷头有什么区别？
答：超声波喷头依靠高频振动雾化，喷雾更均匀、不飞溅。原料利用率＞85%，是传统二流体喷涂的 4 倍；涂层厚度均匀度＞95%，可制备 20nm 至数十微米薄膜；适合精密、薄层、高价值材料的均匀涂覆。
问：宽幅型超声波喷头适合哪些喷涂应用，哪些场景不建议使用？
答：适合燃料电池 MEA、质子交换膜、AR 增透膜、超疏水涂层、助焊剂喷涂；不适合高粘度、高固含量超出规格的液体喷涂。
问：买宽幅型超声波喷头系统包含什么？可选配件？
答：超声波发生器、超声波喷头、电源线、高压射频线、D型工业插头连接器、切管器、PTFE液管。可选配分散系统。
问：宽幅型 / 散射型 / 聚拢型 / 探入型喷头有什么区别？
答：区别主要在喷雾形状和适用场景：宽幅型：通过平面射流导流板形成宽的扇形喷雾，适合大面积平面均匀涂覆；散射型：雾滴向四周均匀散开，形成伞形喷雾，适合中等面积的平面和曲面工件常规涂覆；聚拢型：借助导流气将雾滴聚焦成窄束，适合窄条区域精确定位喷涂，也能处理较大固体颗粒、较高固含量的浆料；探入型：加长喷头前端伸入管道或腔体内部喷涂，适合真空采血管、注射器等管件内壁涂覆。
问：你们的质保期大概是多久？
答：超声波喷头提供 1 年质保。质保范围包含非人为损坏的元器件故障，人为损坏不在质保内。
