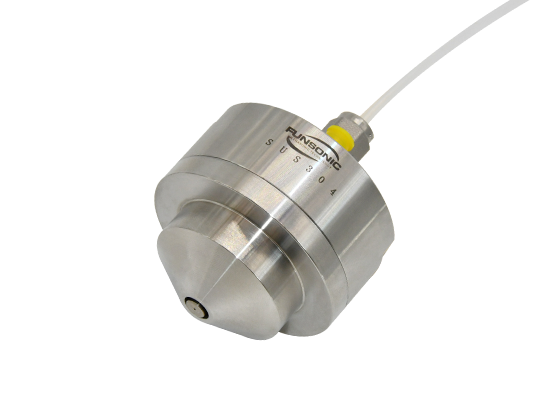

100KHz 涡流型 超声波喷头
FUNSONIC 推出的一款工作频率 100 KHz 的涡流型超声波雾化喷头,可形成 2-20mm 的精准目标的细线喷雾,单头最大可达 2mm,主要面向纳米银线等细线均匀涂覆场景。
技术参数
| 项目名称 | 参数 |
|---|---|
| 产品型号 | FSW‑1008‑L |
| 工作频率 | 100 KHz |
| 雾化颗粒 | 15-40 μm(均值 23 μm) |
| 单喷头喷涂宽幅 | 50-100 mm |
| 液体流量范围 | 0.5‑12 ml/min |
| 喷涂高度(喷头到基材) | 50-200 mm |
| 适用液体粘度 | ≤ 20 cps |
| 悬浮固体颗粒上限 | <5 μm |
| 料液最大固含量 | ≤ 15% |
| 导流气压 | ≤ 0.15 Mpa |
| 涂层厚度均匀度 | > 95% |
| 原料利用率 | >85%,是传统二流体喷涂的 4 倍 |
概述
涡流型超声波喷头产生中等宽度的喷雾图案,比聚拢型超声波喷头宽,但比宽幅型超声波喷头的喷雾图案窄。涡流型超声波喷头使用低速旋转空气/气体来产生宽广、稳定的喷雾图案。涡流型超声波喷头产生直径为50–100 毫米的锥形喷雾图案,具体取决于与基材的距离。涡旋速度可以根据应用而变化。
涡流型超声波喷头采用空气罩,可形成宽幅“涡流状”分散体,非常适合涂覆PEM 燃料电池和太阳能电池等扁平物体。最好是往复运动涡流型喷头。可以使用简单的XY工作台。
优势
- 扁平物体喷涂
- 均匀涂层:均匀度>95
- 节省原料:原料利用率85%以上,是传统二流体喷涂的4倍
- 镀层厚度控制精度高:可制备20nm到几十微米的镀层,精确控制镀层厚度
- 雾化颗粒均匀,喷雾流量超低
- 可以间歇或连续喷洒
- 不会堵塞喷头
- 防腐喷头
- 高精度可控喷涂
客户案例
常见问题
问:涡流型超声波喷头的核心功能是什么?
答:采用涡流流道设计,将载气转化为均匀旋转气流,使超声雾化后的微米级雾滴以锥形旋风状喷出,形成直径约 50-100mm 的中等宽幅稳定喷雾,可喷涂垂直或曲面等带角度基材。
问:涡流型超声波喷头雾化颗粒、流量、喷涂高度与宽幅参数是多少?
答:雾化颗粒15-40μm;喷雾流量 0.5‑12ml/min;喷头到基材喷涂高度 50-200mm;单喷头喷涂宽度 50-100mm。
问:涡流型超声波喷头哪些频率可选,怎么选?
答:60KHz/100KHz/120kHz(其他频率可定制)。频率越高,雾化颗粒越细、可处理的流量越小:涂层要求越薄越均匀,选高频;产量优先、精度要求一般,选低频。
问:超声波喷头和传统二流体喷头有什么区别?
答:超声波喷头依靠高频振动雾化,喷雾更均匀、不飞溅。原料利用率>85%,是传统二流体喷涂的 4 倍;涂层厚度均匀度>95%,可制备 20nm 至数十微米薄膜;适合精密、薄层、高价值材料的均匀涂覆。
问:涡流型超声波喷头适合哪些喷涂应用,哪些场景不建议使用?
答:适合燃料电池 MEA、质子交换膜、AR 增透膜、超疏水涂层、助焊剂喷涂;不适合高粘度、高固含量超出规格的液体喷涂。
问:买涡流型超声波喷头包含什么?可选配件?
答:超声波发生器、超声波喷头、电源线、高压射频线、D型工业插头连接器、切管器、PTFE液管。可选配分散系统。
问:涡流型超声波喷头适配的液体条件是什么?
答:液体粘度需小于 20cps;悬浮液固体颗粒<5μm;料液最大固含量 15%;导流气压控制在 0.15Mpa 以内;超出以上条件不建议使用本喷头。
问:你们的质保期大概是多久?
答:超声波喷头提供 1 年质保。质保范围包含非人为损坏的元器件故障,人为损坏不在质保内。
