超声波雾化喷涂机
如果您有任何问题或疑问,我们很乐意为您提供帮助和建议。

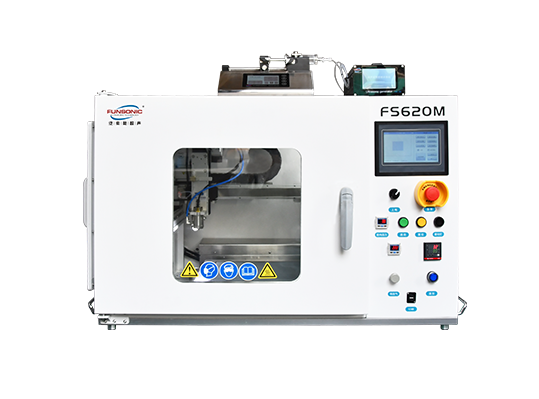

超声波精密喷涂机-FS620密封型
- 整机尺寸:1100*850*700mm
- 喷涂面积:300*300mm(最大400*400mm)
- 运动方式:XYZ三轴,可编辑任意平面运动轨迹
- 控制方式:高精度板卡+7寸触摸屏+实体键 (可选配 PLC+13.3寸一体式电脑+实体按键)
- 超声喷头:标配任意FUNSONIC超声喷头1套,可定制搭载多套
- 适用于科学研究实验室定性试验、小批量生产及小面积薄膜制作
概述
密封型超声波雾化喷涂机区别于常规FS620,该设备采用密封架构,可对喷涂室进行真空处理,负压最大可达-0.058/-0.098mpa,可应对一些特殊喷涂工艺。
主要为初次接触超声波喷涂设备的企业、高校及研究院开发的设备。整台设备结构简洁大方,功能齐全,主要包括XYZ三轴精密运动模组,搭配功能全面的轨迹编辑系统,实现任意二维平面图形,如矩形、圆形、三角形或曲线的喷涂功能。可配备FUNSONIC的任意一款超声波喷头,同时配备精密型恒流注射泵、数显载气系统,可选配超声分散供液系统、真空吸附加热基板等功能。
优势
超高材料利用率
超声波雾化喷涂最高可以达到传统喷涂数倍的利用率,有效降低材料成本
纳米级膜厚
超声波雾化喷涂可制备的膜厚最薄可以达到几十纳米,均匀性高度一致
无气压雾化
通过超声波高频振动产生雾化,不需要气压参与,有效避免高气压对基材产生冲击
进口伺服电机,全封闭运动模组
XY双轴自动化,可编辑任意运动轨迹,模组采用全封闭的直线丝杆模组,显著提高使用寿命,重复定位精度可达0.01mm。
加厚密封圈
密封效果好,耐高温,防氧化,使用寿命长
加固铰链设计
加固型铰链设计有效稳固箱门
双层钢化玻璃
双层钢化玻璃 ,提高密封性,提高真空度
产品规格
常规配置
粘度和固含量:通常粘度≤30cps,悬浮液要求固含量不大于20%
供液设备:精密型注射泵+生物级进样器,供液精度0.1μL/min
干膜厚度:20nm-100μm(与溶液可基材相关)
输入电压:220V±10%,50-60Hz
溶液转换率:≥95%,利用率是传统二流体气压喷头的数倍
雾化颗粒大小:平均15-45μm,主要取决于喷头的频率,频率越高颗粒越小
喷头频率:可配20-180KHz多种喷头系统
可选配置
超声波分散供液系统: 可在喷涂过程中对纳米颗粒进行持续分散搅拌,有效降低喷涂液的沉淀现象,大幅度提高膜层均匀性
加热干燥平台:采用航空铝多孔平台 或 精密型微孔陶瓷平台,精确控温200℃(可定制更高加热温度)
真空吸附平台: 配置多路真空发生器,可分区控制,精确吸附薄膜基材不变形。
喷头对位装置:采用激光对位,快速对准物料喷涂位置。
我们还可以定制您所需求的其他配置!
生产工艺常见问题
这是您可以找到的有关超声波雾化喷涂机的所有类型技术问题的列表
超声波喷涂是一种独特的喷雾技术,是基于超声波雾化喷头技术的一种喷涂方式。其喷涂的材料首先为液体状态,液体可以是溶液、溶胶、悬浮液等,液体涂料先通过超声波雾化装置雾化成微细颗粒,然后再经一定量的载流气体均匀涂覆在基材对表面,从而形成涂层或薄膜。相对于传统的气压式二流体喷涂,超声波雾化喷涂能实现更好的均匀度、更薄的涂层厚度、更高的精度。同时,由于超声波喷头并不需要气压辅助就可以雾化,所以采用超声波喷涂能显着减少喷涂过程中的涂料飞溅,实现节约涂料的目的,超声波喷涂的涂料利用率是传统二流体喷涂的4倍以上。
超声波喷头是利用压电效应将电能转化为高频机械能,机械能被转移到液体中,产生驻波。液体通过喷头导入到雾化面,当液体离开喷头的雾化表面时,它被破碎成均匀微米级细雾液滴,从而实现雾化。在超声波喷涂过程中,可以精准地控制液滴尺寸和分布,从而使非常小的液滴和颗粒能够快速蒸发,由此产生具有高比表面积的颗粒,形成薄膜涂层。
结构:喷头本体由钛材料制成,钛合金具有突出的声学特性、 高抗拉强度和极好的抗腐蚀性。保护外壳则以304不锈钢制 成(亦可选择钛)。
功率控制:振动幅度必须仔细控制,在低于临界振幅的情况下,便 没有足够能量来产生雾化。但如果振度太高,液体会被撕裂, 并以块状被喷出。只有在一个很窄的输入功率范围内的理想 幅度,方能产生这种喷头独特而细微的低速喷洒效果。输入 功率的大小是和超声波其他设备完全不同的,如超声波焊接 机、超声波清洗机等。那些超声波设备所依靠的工作功率通 常要几百、几千瓦,但对于超声波雾化而言, 输入功率一般 从1 至15 瓦就足够。
