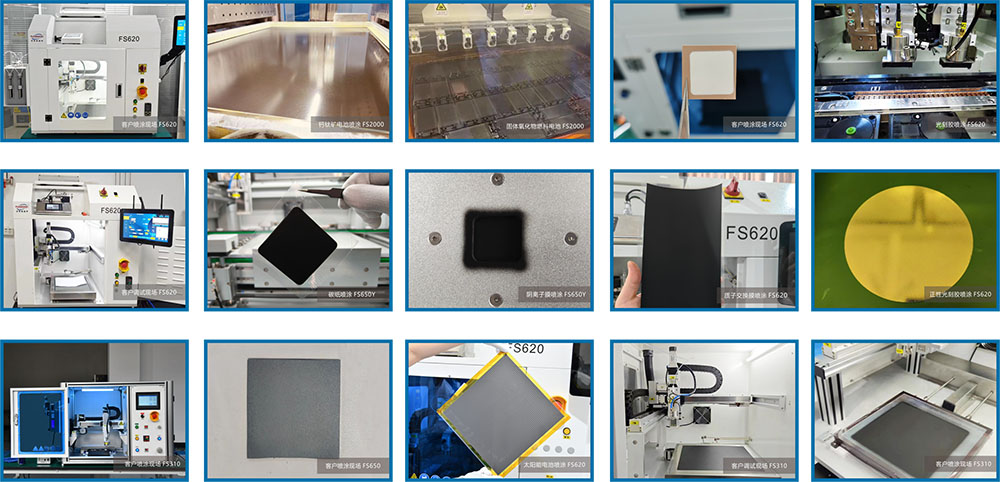

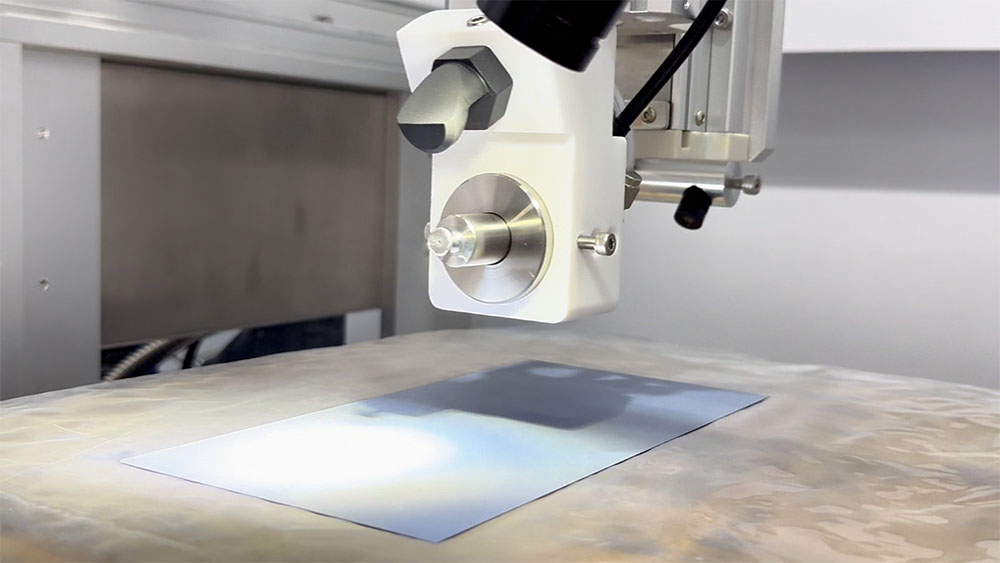

在半导体制造领域，硅片表面的精密涂覆是光刻、蚀刻等关键工艺的前置环节。传统旋涂虽广泛应用，却存在材料浪费严重（利用率<40%）、薄硅片易碎裂、三维结构覆盖不均等痛点。超声波硅片喷涂技术应运而生，凭借其非接触、高均匀、低损耗的特性，正逐步成为先进制程的涂覆首选方案。
一、超声波喷涂的技术破局
1. 非接触式涂覆
避免滚涂工艺中海绵滚轮压碎硅片的风险，碎片率显著降低。
2. 高均匀性与精度
涂层厚度范围宽（20 nm–100 μm），均匀性＞95%，台阶覆盖率优异，适用于TSV（硅通孔）等三维结构。
3.材料与成本节约
溶液转换率高达95%（传统二流体喷涂仅20–40%），减少光刻胶等昂贵材料消耗。
4.环保与适应性
无溶剂挥发污染，支持水基溶液；可喷涂光刻胶、抗反射层、绝缘涂层等多种功能材料。
二、半导体领域的其他应用场景
1. 晶圆制造与光刻工艺
TSV硅通孔：超声波喷涂可精准覆盖深宽比10：1的通孔内壁，光刻胶孔底覆盖率＞92%，避免传统旋涂的孔底缺失问题，显著降低电镀短路风险。
2.光刻胶纳米级均匀沉积
超声雾化将光刻胶破碎为1–50μm微滴，涂层均匀性＞95%，避免“咖啡环”边缘增厚的现象。
3.扇出型封装
在重组晶圆表面喷涂介电材料（如BCB胶），实现微米级线路间隙填充，提升RDL（再分布层）的绝缘性与机械强度。
4.碳化硅晶圆
均匀喷涂抗反射涂层（ARC），提升SiC功率器件光刻精度，解决高折射率材料的光反射干扰问题。
5.生物传感器电极涂层
沉积银纳米颗粒+二氧化钛纳米纤维复合层，检测灵敏度提升40%，检测限低至1 pM.
三、结语：从替代到重构的产业价值
超声波喷涂设备以物理创新破解工艺瓶颈，将半导体制造的碎片成本压缩97%、材料损耗降至5%以下。随着多材料兼容性的突破，这项技术正从硅片走向更广阔的战场——光伏电池、医疗器件、柔性电子……一场以“更薄、更省、更强”为标志的精密制造革命，已然到来。
